陶果源创FPC上下板机产品系列详解：TG1-TG2、TG5-TG6 与 TG800-TG1200

日期：2025-08-14 16:08 来源：作者：浏览量：

日期：1970-01-01 08:01 来源：

作者：浏览量：

陶果源创 FPC 上下板机产品系列详解：TG1-TG2、TG5-TG6 与 TG800-TG1200

陶果源创 FPC 上下板机系列产品是针对柔性电路板 (FPC) 贴片生产流程开发的全自动上下料设备，主要包括 TG1-TG2、TG5-TG6 等上下板机以及 TG800-TG1200 炉后收板机，可满足不同规模和需求的生产线配置。

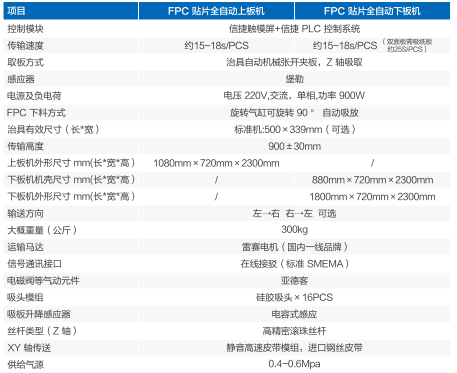

TG1+TG2 是陶果源创的标准型 FPC 贴片全自动上下板机，专为中小型生产线设计，可生产长 480 * 宽 339mm 的治具尺寸。设备实现了无人化操作，不用人工贴胶纸、撕胶纸和来回拿治具，双面板可自动垫纸板过炉，中午休息时机器可自动运行不停机。

TG5+TG6 是针对大型生产线开发的 FPC 贴片全自动上下板机，可生产长 1240 * 宽 339mm 的治具尺寸，适用于更大尺寸的 FPC 板生产需求。同样实现了全自动化操作，减少人工干预，提高生产效率和品质。

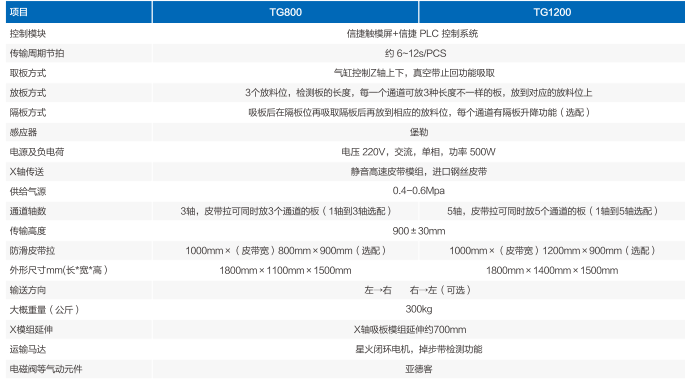

TG800-TG1200 是 FPC 全自动炉后收板机设备，专为炉后收板环节设计，具备多通道收板能力，可有效提高炉后处理效率。设备采用气缸控制 Z 轴上下，真空带止回功能吸取，确保收板过程稳定可靠。

陶果源创 FPC 上下板机系列产品提供多种可选配置，如隔板功能等，以满足不同客户的个性化需求。对于流水线宽度超过 800mm 的情况，下板机可提供订制加长版服务，确保设备与生产线的完美匹配。
